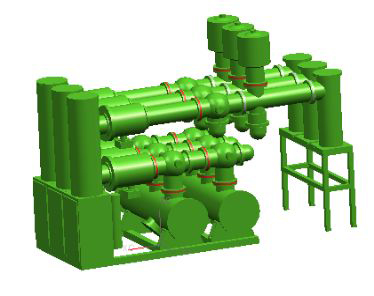

图 1 GIS设备的典型结构组成

2、GIS设备的特点

       由于SF6气体拥有优异的绝缘机能、灭弧机能和不变机能，，，，，， GIS设备拥有占地面积少、灭弧能力强、靠得住性高蹬着点，，，，，，但是SF6气体绝缘能力受电场均匀水平的影响较大，，，，，，当GIS内部存在尖端或异物时易产生绝缘异常。。。。。

       GIS设备选取全封关结构，，，，，，在带来内部元器件不受环境滋扰、检建周期长、守护工作量少、电磁滋扰低蹬着点的同时，，，，，，也存在单次检建工作复杂、检测伎俩相对贫乏等问题，，，，，，而当封关结构被表界环境所侵蚀粉碎，，，，，，还会进一步带来进水、漏气等一系列问题。。。。。

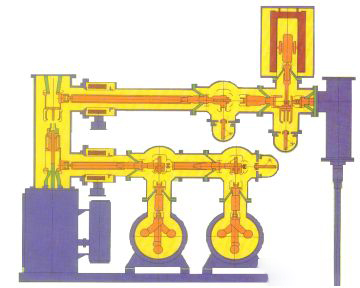

图 2 GIS设备选取全封关结构

3、GIS设备的内部结构

       GIS导电回路是由若干元件组成。。。。。按工作方式，，，，，，通常可分为：固定接触（用紧固件如螺钉紧固的电接触称为固定接触，，，，，，固定接触在工作过程中没有相对活动。。。。。如触头与盆子的衔接等）、触头接触（在工作过程中能够分离的电接触又称为可分接触）、滑动及滚动接触（在工作过程中，，，，，，触头间能够相互滑动或滚动，，，，，，但不能分离的电接触称为滑动及滚动接触。。。。？？？？？？？？氐缙鞯闹醒氪ネ肪褪茄∪≌庵值缃哟ィ。。。。

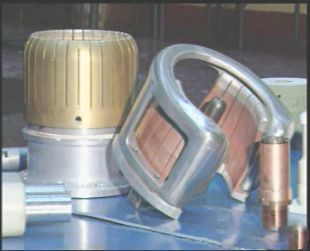

图 3 GIS设备的触头

GIS变电站

No.1  GIS概想

       六氟化硫封关式组合电器，，，，，，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear)简称GIS，，，，，，它将一座变电站中除变压器以表的一次设备，，，，，，蕴含断路器、隔脱离关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，，，，，，经优化设计有机地组合成一个整体。。。。。

       除了GIS，，，，，，还有一种HGIS，，，，，，设计用于较恶劣的环境，，，，，，由于相对GIS少了母线，，，，，，母线压变，，，，，，避雷器等设备，，，，，，尤其是母线，，，，，，使用也起来较为矫捷。。。。。

No.2  GIS特点


(1)幼型化：选取绝缘机能卓越的SF6气体做绝缘和灭弧介质，，，，，，大幅度缩幼变电站体积。。。。。

(2)靠得住性高：带电部门全数密封于惰性SF6气体中，，，，，，提高了变电站靠得住性。。。。。

(3)安全性好：带电部门密封于接地的金属壳体内，，，，，，因而没有触电危险。。。。。SF6气体为不点火气体，，，，，，所以无火警危险。。。。。

(4)杜绝对表部的不利影响：带电部门以金属壳体封关，，，，，，对电磁和静电实显炝蔽，，，，，，噪音幼，，，，，，抗无线电滋扰能力强。。。。。

(5)装置周期短：幼型化的实现使得在工厂内进行整机装配和试验合格后，，，，，，能够以单元或距离的大局运达现场，，，，，，因而可缩短现场装置工期，，，，，，又能提高靠得住性。。。。。

(6)守护方便，，，，，，检建功夫短：因其结构布局合理，，，，，，灭弧系统先进，，，，，，大大提高了产品的使用寿命，，，，，，因而检建周期长，，，，，，维建工作量幼，，，，，，并且由于幼型化，，，，，，离地面低，，，，，，因而日常守护方便。。。。。

No.3  GIS分类

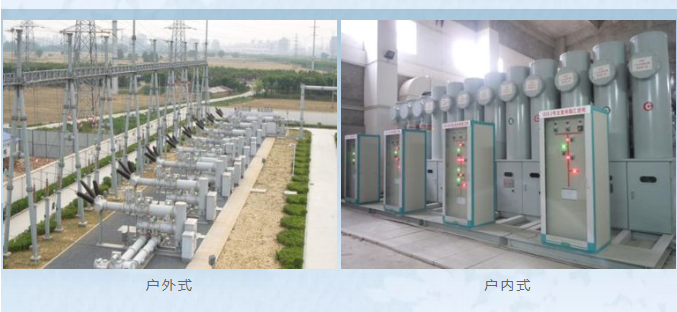

       GIS凭据装置地址可分为户表式和户内式两种。。。。。

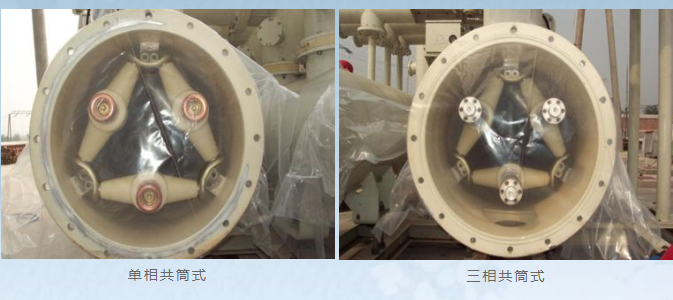

       GIS通常可分为单相单筒式和三相共筒式两种大局。。。。。110kV电压等级及母线能够做成三相共筒式，，，，，，220kV及以上选取单相单筒式。。。。。

No.4  操作根基准则


(1)GIS设备断路器、隔脱离关正常情况下以远处操作为主，，，，，，断路器、隔脱离关“远处/现地”开关切“远处”地位。。。。。

(2)GIS设备接地刀闸只能在现地操作，，，，，，操作时将隔刀/地刀“远处/现地”开关切“现地”。。。。。

(3)任何情况下，，，，，，只能进行法式操作，，，，，，汇控柜上“联锁解除开关”必须处于“联锁”地位，，，，，，其解锁钥匙与微机防误会锁钥匙一起封存，，，，，，按一样划定使用。。。。。

No.5  运行根基要求


(1)运行人员时时进入的户内SF6设备室：每班至少透风一次，，，，，，换气15分钟，，，，，，换气量应大于3-5倍的空气体积，，，，，，抽风口应装置在室内下部；；；；；；；运行人员不断时出入的设备场所：进入前应先透风15分钟。。。。。

(2)运行中GIS对于运杏注维建人员易触及的部位，，，，，，在正常情况下，，，，，，其表壳及构架上的感应电压不应超过36V。。。。。

温升：在运行人员易触及的部门不应超过30K；；；；；；；运行人员易触及但操作时不触及的部门不应超过40K；；；；；；；运行人员不易触及的个别部位不应超过65K。。。。。

(3)SF6开关设备巡视查抄，，，，，，每天至少一次，，，，，，无人值班变电所按划定巡视。。。。。巡视时，，，，，，重要进行表观查抄，，，，，，设备有无异常，，，，，，并作好纪录。。。。。
