安全工用具耐压试验装置（手动）简介 ----Product introduction
HZNYZ-A 10KV安全工用具耐压试验装置是武汉优德v88电力遵循国度电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验， ，，，，验电器等的专用设备， ，，，，安全工用具耐压试验装置有效地解决了以往不规范的测试步骤， ，，，，简化了测试法式， ，，，，提高了检测速度， ，，，，减轻了检测强度， ，，，，保险了检测人员的安全。。。。。。。
绝缘靴和绝缘手套是电力系统操作和检建必备的安全防护用具， ，，，，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术前提》划定了绝缘靴及绝缘手套等常用安全工用具的试验步骤和周期。。。。。。。绝缘靴及绝缘手套耐压试验， ，，，，周期为半年， ，，，，试验过程中不允许击穿， ，，，，同时绝缘靴泄漏电流不大于限造值。。。。。。。本装置能靠得住地甄别绝缘手套（靴）和绝月翻杆的泄漏电流， ，，，，绝月废化和工频耐压等参数， ，，，，可同时检测六只绝缘手套（靴）；；；；；；配验电器职能检测装置可对验电器的起动电压和抗滋扰机能进行测试。。。。。。。若选配有关辅助测试夹具或配套电极装置， ，，，，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。。。。。。。
安全工用具耐压试验装置（手动）参数 ----Technical parameter
额定容量：5kVA
输入电压：AC220V±10%50Hz±1
输出电压：0-50kV
低压电流：0-25A
泄漏电流：0-100.0mA
计时领域：0-99H
环境温度：－20℃至50℃
附表1：常用电断气缘工具试验尺度表1 电容型验电器的试验项目、周期和要求
| 序号 | 项 目 | 周期 | 要 求 | 注明 | |||
| 1 | 起动电 压试验 |
1年 | 起动电压值不高于额定电压的40%， ，，，，不低于额定电压的15%。。。。。。。 | 试验时接触电极应与试验电极相接触 | |||
| 2 | 工频耐 压试验 |
1年 | 额定 电压 kV |
试验 长度 m |
工频耐压 kV |
||
| 1min | 5min | ||||||
| 10 | 0.7 | 45 | ─ | ||||
| 35 | 0.9 | 95 | ─ | ||||
| 63 | 1.0 | 175 | ─ | ||||
| 110 | 1.3 | 220 | ─ | ||||
| 220 | 2.1 | 440 | ─ | ||||
| 330 | 3.2 | ─ | 380 | ||||
| 500 | 4.1 | ─ | 580 | ||||
表2 携带型短路接地线的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要求 | 注明 | ||
| 1 | 成组直流电阻试验 | 不超过5年 | 在各接地线鼻之间丈量直流电阻， ，，，，对于25mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 m2的各类截面， ，，，，均匀每米的电阻值应别离幼于0.79mΩ、0.56 mΩ、0.40 0.28 mΩ、0.21 mΩ、0.16 mΩ | 统一批次抽测， ，，，，不少于2条， ，，，，接线鼻与软导线压接的应做该试验 | ||
| 2 | 操作 棒的 工频耐 压试验 |
1年 | 额定 电压 kV |
工频耐压 kV |
试验电压加护环与紧固头之间 | |
| 1min | 5min | |||||
| 10 | 45 | ─ | ||||
| 35 | 95 | ─ | ||||
| 63 | 175 | ─ | ||||
| 110 | 220 | ─ | ||||
| 220 | 440 | ─ | ||||
| 330 | ─ | 380 | ||||
| 500 | ─ | 580 | ||||
表3 绝缘杆的试验项目、周期和要求
| 序号 | 项 目 | 周期 | 要 求 | 注明 | |||
| 1 | 工频耐 压试验 |
1年 | 额定 电压 kV |
试验 长度 m |
工频耐压 kV |
||
| 1min | 5min | ||||||
| 10 | 0.7 | 45 | ─ | ||||
| 35 | 0.9 | 95 | ─ | ||||
| 63 | 1.0 | 175 | ─ | ||||
| 110 | 1.3 | 220 | ─ | ||||
| 220 | 2.1 | 440 | ─ | ||||
| 330 | 3.2 | ─ | 380 | ||||
| 500 | 4.1 | ─ | 580 | ||||
表5 核相器的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | |||
| 1 | 衔接导 线绝缘 强度试验 |
必要时 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
浸在电阻率幼于100Ω•m水中 | |
| 10 | 8 | 5 | |||||
| 35 | 28 | 5 | |||||
| 2 | 绝缘部 分工频 耐压试验 |
1年 | 额定电压 kV |
试验长度 m |
工频耐压 kV |
持续功夫 min |
|
| 10 | 0.7 | 45 | 1 | ||||
| 35 | 0.9 | 95 | 1 | ||||
| 3 | 电阻管 泄漏电 流试验 |
半年 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
泄漏电流 mA |
|
| 10 | 10 | 1 | ≤2 | ||||
| 35 | 35 | 1 | ≤2 | ||||
| 4 | 作为电 压试验 |
1年 | 最低作为电压应达0.25倍额定电压 | ||||
表6 绝缘罩的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | ||
| 1 | 工频耐 压试验 |
1年 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
|
| 6～10 | 30 | 1 | ||||
| 35 | 80 | 1 | ||||
表7 绝缘隔板的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | ||
| 1 | 表表 工频耐 压试验 |
1年 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
电极间距离300mm |
| 6～10 | 60 | 1 | ||||
| 2 | 工频耐 压试验 |
1年 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
|
| 6～10 | 30 | 1 | ||||
| 35 | 80 | 1 | ||||
表8 绝缘胶垫的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | ||
| 1 | 工频耐 压试验 |
1年 | 额定电压 kV |
工频耐压 kV |
持续功夫 min |
使用于带电设备区域 |
| 高压 | 15 | 1 | ||||
| 低压 | 3.5 | 1 | ||||
表9 绝缘靴的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | ||
| 1 | 工频耐 压试验 |
半年 | 工频耐压 Kv |
持续功夫 min |
泄漏电流 mA |
|
| 25 | 1 | ≤10 | ||||
表10 绝缘手套的试验项目、周期和要求
| 序号 | 项目 | 周期 | 要 求 | 说 明 | |||
| 1 | 工频耐 压试验 |
半年 | 电压等级 | 工频耐压 kV |
持续功夫 min |
泄漏电流 m |
|
| 高压 | 8 | 1 | |||||
| 低压 | 2.5 | 1 | |||||
安全工用具耐压试验装置（手动）职能 ----Product features
1．高压电压、低压电流、6路泄漏电流共8路丈量方式， ，，，，高精度泄漏电流表和高活络度的过流保；；；；；て。。。。。。。
2．实时显示高压电压、低压电流、6路泄漏电流及功夫， ，，，，显示直观了然。。。。。。。
3．安全工用具耐压试验装置选取移动式节造台， ，，，，接线和检测单一， ，，，，布局合理靠得住， ，，，，移动拆装矫捷。。。。。。。
4．手动操作方式， ，，，，提高了产品的安全性、靠得住性。。。。。。。
5．安全工用具耐压试验装置拥有零位批示、电源批示、工作批示、计时批示等职能。。。。。。。
6．美满的过流保；；；；；ぁ⒘阄黄舳；；；；；；ぁ⑸馑祷氨ň嵝选⒌缭幢；；；；；；た氐戎澳。。。。。。。
7．安全工用具耐压试验装置选取新型功夫继电器， ，，，，计时领域更广（1S～99H）。。。。。。。
8．安全工用具耐压试验装置选取新型电流继电器， ，，，，更精确、更靠得住， ，，，，确保人身及设备安全。。。。。。。
9．可凭据用户要求配置油浸式、干式或者SF6气体式等各类试验变压器。。。。。。。
10．多路泄漏独立丈量、分离式绝缘水槽， ，，，，能正确判断被试品的绝缘情况。。。。。。。
11．电极选取不锈钢材质加工， ，，，，表表镀涂CU/EpNi5bc工艺， ，，，，使表表放电幼于10pC。。。。。。。
12．安全工用具耐压试验装置建设绝缘杆和验电器的泄露试验支架可做绝缘杆的工频耐压和泄露试验。。。。。。。
13．安全工用具耐压试验装置建设验电器职能检测装置能够对验电器的起动电压、同相、反有关扰电场的影响进行试验。。。。。。。
14．安全工用具耐压试验装置仪器与高压系统齐全隔离， ，，，，不仅能够精确丈量多路高压泄漏电流， ，，，，并且确保了试验人员的人身安全。。。。。。。

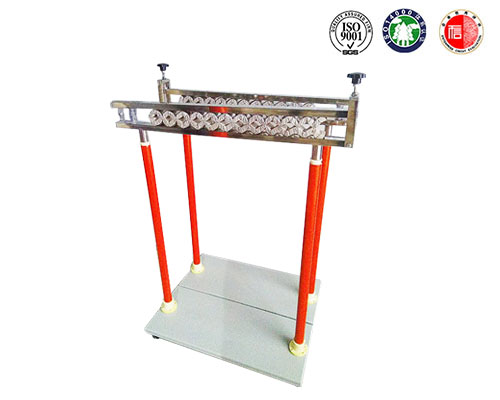

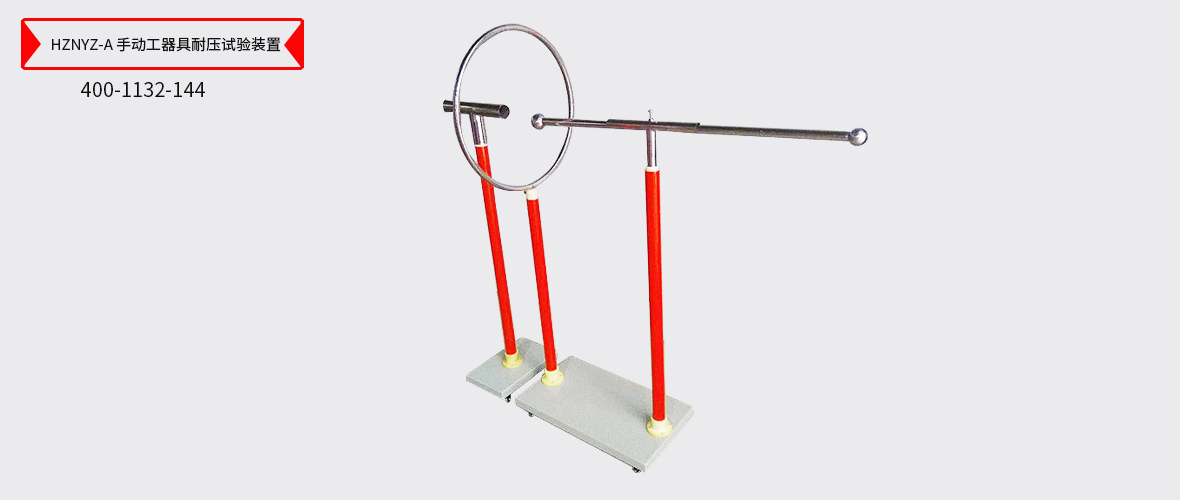

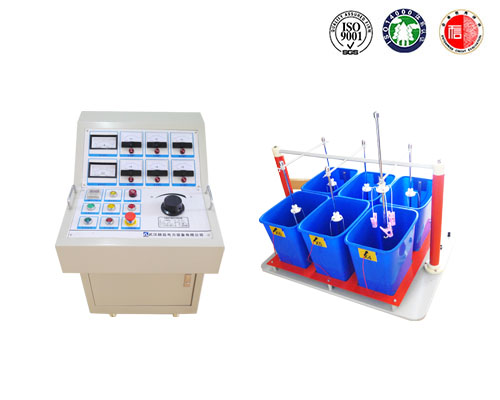

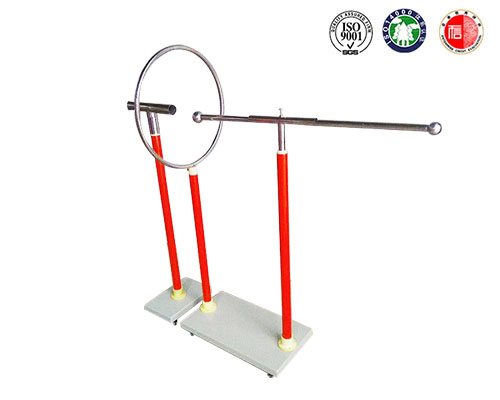

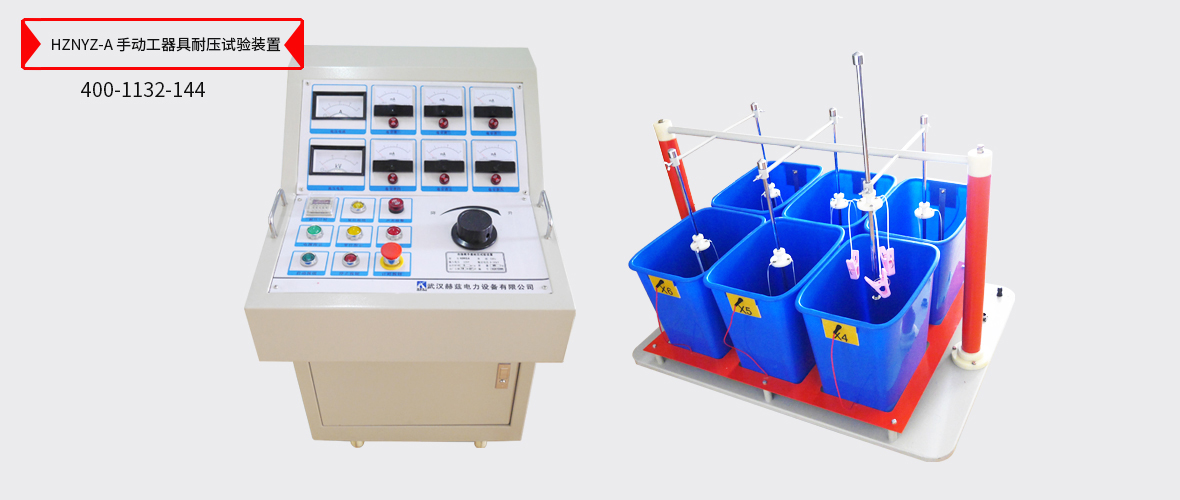

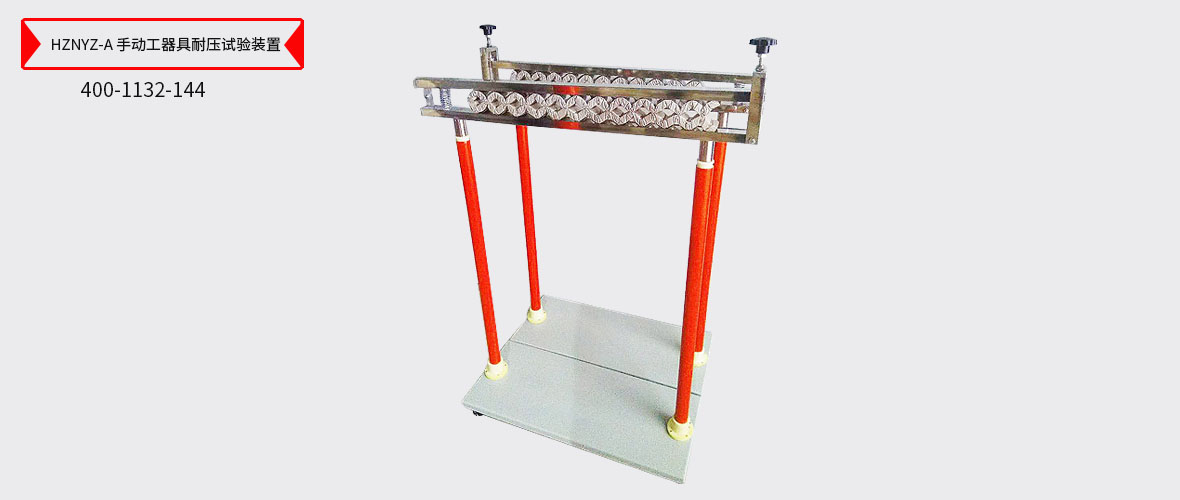

安全工用具耐压试验装置（手动）图片 ----Picture display
安全工用具耐压试验装置（手动）附件配件 --------Accessories
本产品HZNYZ-A安全工用具耐压试验装置（手动）表具体清单请以说明书或代销合同为准
注 ; 优德v88产品表观以现实产品为准， ，，，，技术参数和型号如有改观， ，，，，恕不另行通知
